DIAGRAMA ESPINA DE PESCADO O DE CAUSA-EFECTO





FICHA TÉCNICA

1. Quién lo creó: Kaoru Hishikawa, en 1943 ó 1953
2. Qué nombres recibe:
Diagrama causa-efecto , o
Espina de pescado (en inglés " fishbone diagram" ).
3. Para qué sirve: ayuda a graficar las causas del problema que se quiere analizar.
4. Qué elementos incluye:
-El problema principal que se desea analizar.
-Las causas principales que han originado el problema.
-Las causas secundarias de cada causa principal.




CONCEPTO

Es una técnica ampliamente utilizada, que permite apreciar con claridad las relaciones entre un tema o problema y las posibles causas que puedan estar contribuyendo para que él ocurra. Construido con la apariencia de una espina de pescado, esta herramienta fue aplicada por primera vez en 1953, en el Japón, por el profesor de la Universidad de Tokio, Kaoru Ishikawa, para sintetizar las opiniones de los ingenieros de una fábrica, cuando discutían problemas de calidad.


¿QUIEN FUE EL PROFESOR KAORU ISHIKAWA?

El profesor Dr. Kaoru Ishikawa nació en el Japón en el año 1915 y falleció en 1989. Se graduó en el Departamento de Ingeniería de la Universidad de Tokio. Obtuvo el Doctorado en Ingeniería en dicha Universidad y fue promovido a Profesor en 1960. Obtuvo el premio Deming y un reconocimiento de la Asociación Americana de la Calidad.
Fue el primer autor que intentó destacar las diferencias entre los estilos de administración japonés y occidentales. Precursor de los conceptos sobre la calidad total en el Japón.
Posteriormente tuvo una gran influencia en el resto del mundo, ya que fue el primero en resaltar las diferencias culturales entre las naciones como factor importante para el logro del éxito en calidad.



Ishikawa estaba interesado en cambiar la manera de pensar de la gente respecto a su trabajo. Para él, la calidad era un constante proceso que siempre podía ser llevado un paso más. Hoy es conocido como uno de los más famosos gurús de la calidad mundial.
Fue fundador de la Union of Japanese Scientists and Engineers (UJSE), entidad que se preocupaba de promover la calidad dentro de Japón durante la época de la post-guerra.

Ishikawa hizo muchas aportaciones, entre las cuáles se destacan:

• Creación del Diagrama Causa – Efecto , o Espina de Ishikawa, o en inglés “fishbone diahgram”.
• Demostró la importancia de las 7 herramientas de calidad.
• Trabajó en los círculos de calidad.


¿PARA QUE SE USA?


Se usa para:

· Visualizar, en equipo, las causas principales y secundarias de un problema.
· Ampliar la visión de las posibles causas de un problema, enriqueciendo su análisis y la identificación de soluciones.
· Analizar procesos en búsqueda de mejoras.
· Conduce a modificar procedimientos , métodos, costumbres, actitudes o hábitos, con soluciones – muchas veces – sencillas y baratas.
· Educa sobre la comprensión de un problema.
· Sirve de guía objetiva para la discusión y la motiva.
· Muestra el nivel de conocimientos técnicos que existe en la empresa sobre un determinado problema.
· Prevé los problemas y ayuda a controlarlos, no solo al final, sino durante cada etapa del proceso.


¿COMO CONSTRUIRLA?


1. Establezca claramente el problema (Efecto ) que va a ser analizado.
2. Diseñe una flecha horizontal apuntando a la derecha y escriba el problema al interior de un rectángulo localizado en la punta de la flecha.
3. Haga una lluvia de ideas “Brainstorming” para identificar el mayor número posible de causas que puedan estar contribuyendo para generar el problema, preguntando “¿Por qué está sucediendo?”
4. Agrupe las causas en categorías. Una forma muy utilizada de agrupamiento es la conocida como 6M: Maquinaria, Mano de Obra, Método, Materiales, Mediciones y Medio ambiente.
5. Para comprender mejor el problema, busque las subcausas o haga otros diagramas de Causa – Efecto para cada una de las causas encontradas. Para esto, tome de 2-3 Causas Raíz Potencial del Diagrama.
6. Para estas causas pregunte Porqué 5 veces (o al menos 2 veces o hasta que ya no tenga más respuestas al Porqué).
7. Escriba cada categoría dentro de los rectángulos paralelos a la flecha principal. Los rectángulos quedarán entonces, unidos por las líneas inclinadas que convergen hacia la flecha principal.
8. Se pueden añadir las causas y subcausas de cada categoría a lo largo de su línea inclinada, si es necesario.

EJEMPLO


A continuación veremos como el valor de una característica de calidad depende de una combinación de variables y factores que condicionan el proceso productivo (entre otros procesos).
El ejemplo se basa en el proceso de fabricación de mayonesa, para así explicar los Diagramas de Causa-Efecto:





La variabilidad de las características de calidad es un efecto observado que tiene múltiples causas. Cuando ocurre algún problema con la calidad del producto, se debe investigar a fin de identificar las causas del mismo. Para hacer un Diagrama de Causa-Efecto se siguen los siguientes pasos:
Se decide cuál va a ser la característica de calidad que se va a analizar. Por ejemplo, en el caso de la mayonesa podría ser el peso del frasco lleno, la densidad del producto, el porcentaje de aceite, etc.
Se traza una flecha gruesa que representa el proceso y a la derecha se escribe la característica de calidad:

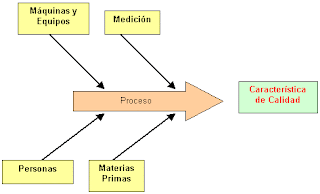

Se indican los factores causales más importantes y generales que puedan generar la fluctuación de la característica de calidad, trazando flechas secundarias hacia la principal. Por ejemplo: Materias Primas, Equipos, Operarios, Método de Medición, etc.:



Se incorporan en cada rama factores más detallados que se puedan considerar causas de fluctuación. Para hacer esto, se pueden formular estas preguntas:
· ¿Por qué hay fluctuación o dispersión en los valores de la característica de calidad? Por la fluctuación de las Materias Primas. Se anota Materias Primas como una de las ramas principales.
· ¿Qué Materias Primas producen fluctuación o dispersión en los valores de la característica de calidad? Aceite, Huevos, sal, otros condimentos. Se agrega Aceite como rama menor de la rama principal Materias Primas.
· ¿Por qué hay fluctuación o dispersión en el aceite? Por la fluctuación de la cantidad agregada a la mezcla. Agregamos a Aceite la rama más pequeña Cantidad.
· ¿Por qué hay variación en la cantidad agregada de aceite? Por funcionamiento irregular de la balanza. Se registra la rama Balanza.
· ¿Por qué la balanza funciona en forma irregular? Por que necesita mantenimiento. En la rama Balanza colocamos la rama Mantenimiento.
Así se sigue ampliando el Diagrama de Causa-Efecto hasta que contenga todas las causas posibles de dispersión.




Finalmente se verifica que todos los factores que puedan causar dispersión hayan sido incorporados al diagrama. Las relaciones Causa-Efecto deben quedar claramente establecidas y en ese caso, el diagrama está terminado.
Un diagrama de Causa-Efecto es de por si educativo, sirve para que la gente conozca con profundidad el proceso con que trabaja, visualizando con claridad las relaciones entre los Efectos y sus Causas.
Sirve también para guiar las discusiones, al exponer con claridad los orígenes de un problema de calidad. Y permite encontrar más rápidamente las causas asignables cuando el proceso se aparta de su funcionamiento habitual.
